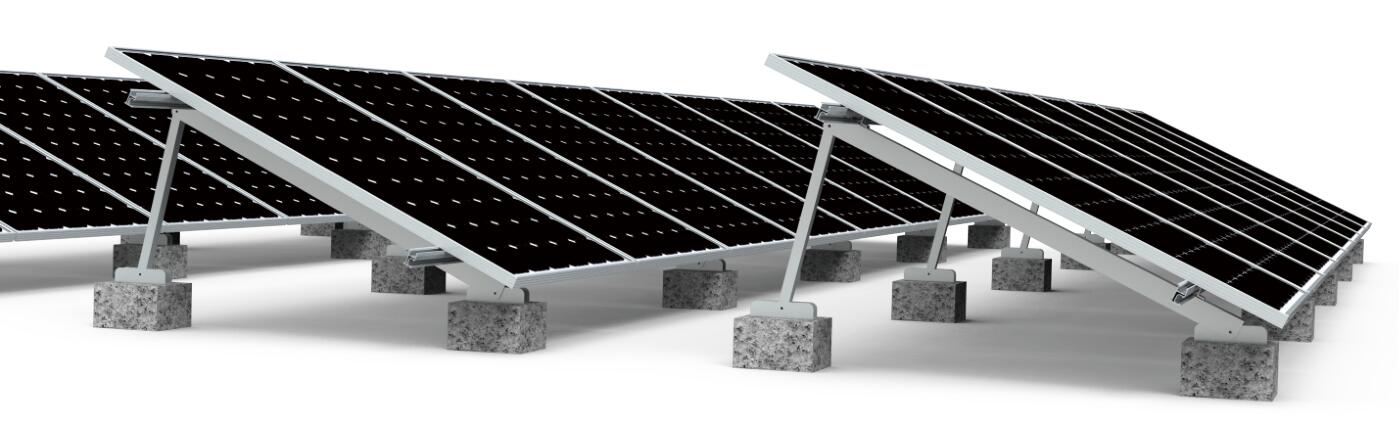

晨科T型导轨三角架安装系统
晨科T型导轨太阳能三脚架由挤压铝制成，为多种不同的平屋顶光伏设备提供通用解决方案。 该系统是高度预组装配，以低的安装成本提供大的储能面积。
特征
通用
⊙一个三脚架将适合多种不同的平面混凝土屋顶光伏装置，专业设计，终止使用铝型材的未来临时场地制作结构。
⊙你只需要1套系统。
⊙平坦的混凝土屋顶光伏安装简单快速

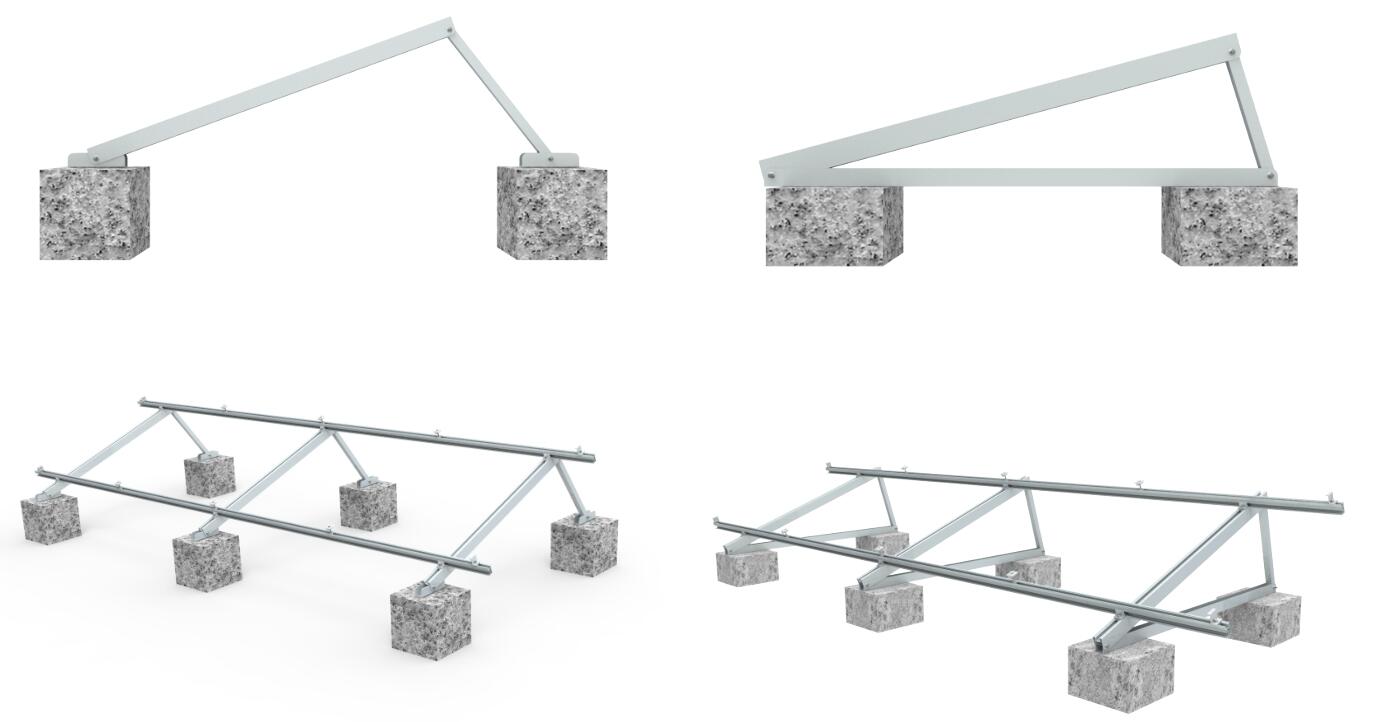

高度预组装
⊙整个系统几乎完全预装，一箱6个装，所有必要的配件在交货时完好紧密的包装。
⊙一个项目只需要2-3箱。
⊙充分考虑运输，运输便捷和现场安装快速。
可调安装角度
⊙15-20度、20-25度、30-40度
⊙安装60芯和72芯光伏组件
⊙可根据要求定制可调节度
跨度设置指导 CK-FT-7R
|
最大风速 m/s |
倾斜10度角 |
倾斜30度角 |
倾斜45度角 |
|
18 |
2210mm |
2180mm |
2180mm |
|
22 |
2020mm |
1980mm |
1980mm |
|
30 |
1720mm |
1680mm |
1680mm |
|
42 |
1415mm |
1380mm |
1380mm |
|
48 |
1500mm |
1470mm |
1470mm |
跨度设置指导 CK-FT-6R
|
最大风速 m/s |
倾斜10度角 |
倾斜30度角 |
倾斜45度角 |
|
18 |
2570mm |
2530mm |
2530mm |
|
22 |
2350mm |
2300mm |
2300mm |
|
30 |
2000mm |
1950mm |
1950mm |
|
42 |
1640mm |
1600mm |
1600mm |
|
48 |
1750mm |
1700mm |
1700mm |
常规系统配置最大风速30m / s ，15-20度或20-25度
|
|
|
|
|
配件 |
|
|
|
|
|
三角架 |
导轨 |
导轨连接件 |
中侧压 |
侧压 |
接地片 |
电缆夹 |
|
1*2 |
2 |
2100 mm *2 |
N/A |
2 |
4 |
2 |
8 |
|
1*3 |
2 |
3200 mm *2 |
N/A |
4 |
4 |
2 |
12 |
|
1*4 |
3 |
4200 mm *2 |
N/A |
6 |
4 |
2 |
16 |
|
1*5 |
4 |
2560 mm *4 |
2 |
8 |
4 |
2 |
20 |
|
1*6 |
4 |
3200 mm *4 |
2 |
10 |
4 |
2 |
24 |
|
1*7 |
5 |
3200 mm *2 / 4200 mm *2 |
2 |
12 |
4 |
2 |
28 |
|
1*8 |
6 |
4200 mm *4 |
2 |
14 |
4 |
2 |
32 |
|
1*9 |
6 |
3200 mm *6 |
4 |
16 |
4 |
2 |
36 |
|
1*10 |
7 |
4200 mm *5 |
4 |
18 |
4 |
2 |
40 |
技术规格
⊙功能： 平屋顶和地面
⊙风载： 可达60m / s
⊙雪荷载：1.4KN / m 2
⊙光伏组件：有框架，无框架
⊙模块方向：纵向
⊙模块倾角：15°-20°，20°-25°，
⊙30°-40°或定制角度
⊙标准：AS 1170
⊙颜色：自然色
⊙保修期限：10年

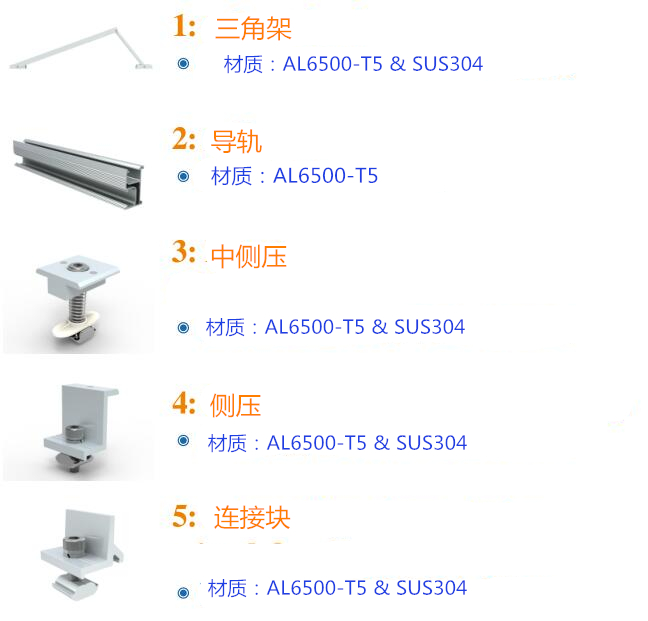

主要配件
⊙为确保光伏系统的效率，可针对不同的遮阳角度制作任意长度的连接块，便于设置各个系统。
⊙设计的连接块的卡槽可夹住电缆，因此，布线不会停留在屋顶上。
