经常会有客户问究竟是不锈钢光伏支架好，还是铝合金太阳能板支架好？针对这个问题，晨科太阳能有话说！作为一家世界领先的光伏支架厂家，凭着多年的生产实践经验，晨科在此为您简单分析下他们两者的优缺点。
一．从材料强度方面来看。
太阳能板支架一般采用Q235B钢材与铝合金挤压型材6063 T6，两者设计强度对比见下表：

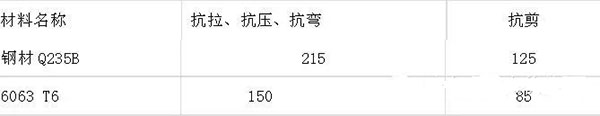

表1：强度对比表（N/mm2）
强度方面，6063 T6铝合金大概为Q235 B钢材的68%-69%，所以一般在强风地区、跨度比较大等情况下钢材优于铝合金型材。
二．从挠度变形方面来看。
结构的挠度变形与型材的形状尺寸、弹性模量（材料固有的一个参数）有关系，与材料的强度没有直接联系。

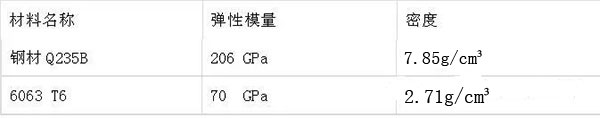

表2：在同等的截面条件下两者的综合对比
在同等条件下，铝合金太阳能板支架变形量是钢材的2.9倍，重量是钢材的35%，造价方面在同等重量下，铝材是钢材的3倍。所以一般在强风地区、跨度比较大、造价方面等条件钢材优于铝合金型材。
三．从防腐蚀方面来看
目前不锈钢光伏支架主要的防腐蚀方式采用热浸镀锌55-80μm，铝合金采用阳极氧化5-10μm。
铝合金在大气环境下，处于钝化区，其表面形成一层致密的氧化膜，阻碍了活性铝基体表面与周围大气相接触，故具有非常好的耐腐蚀性，且腐蚀速率随时间的延长而减小。
钢材在普通条件下（C1-C4类环境），80μm镀锌厚度能保证使用20年以上，但在高湿度工业区或高盐度海滨甚至温带海水里则腐蚀速度加快，镀锌量需要100μm，以上并且需要每年定期维护。
在防腐蚀方面铝合金太阳能板支架远远优异于钢材。
四、其他方面对比
（1）外观：铝合金型材有很多种表面处理方式，如阳极氧化、化学抛光、氟碳喷涂、电泳涂漆等。外表美观并能适应各种强腐蚀作用的环境。
钢材则一般采用热浸镀锌、表面喷涂、油漆涂层等方式。外观差于铝合金型材。在防腐蚀方面也差于铝型材。
（2）截面多样性：铝合金型材一般加工方式有挤压、铸造、折弯、冲压等方式。挤压生产是目前主流生产方式，通过开挤压模的方式，可以达到生产出任意任意截面型材，并且生产速度比较快。
钢材则一般采用辊压、铸造、折弯、冲压等方式。目前辊压是生产冷弯型钢的主流生产方式。截面则需要通过辊压轮组来调节，但一般机器定型后只能生产同类产品，尺寸方面调节，而截面形状无法改变，如C型钢、Z型钢等截面。辊压生产方式则比较固定，生产速度比较快。
综上所述，我们可以看到，铝合金太阳能板支架材质量轻、外表美观、防腐蚀性能极佳，一般用于对承重有要求的屋顶电站、强腐蚀环境、化工厂电站等采用铝合金做支架则会有更好的效果。而不锈钢光伏支架相对来说强度高、承受荷载时挠度变形小，一般用于普通情况下的电站或用于受力比较大的部件。对于使用铝支架好还是钢支架好这个问题，还是要根据光伏电站的实际施工情况来看。
一般情况下，基本风压在0.6kN/m2，跨度在2m以下，铝合金支架造价为钢结构支架的1.3-1.5倍。在小跨度体系中，（如彩钢板屋顶）铝合金支架与钢结构支架造价相差比较小，并且在重量方面铝合金比钢材料要轻很多，所以非常适合用于屋顶电站。而在大风地区、跨度要求比较大则采用不锈钢光伏支架在经济上有明显的效益。
晨科太阳能各种高效灵活的光伏支架解决方案在这里等你! 欢迎咨询！
上海晨科太阳能科技有限公司
电话：+86-21-59972267/59973712/59973713
传真：+86-21-59972938
地址：上海市嘉定区兴文路680号
邮箱：chiko@chikolar.com
网站：www.chikolar.cn
skype
工程案例
