注意|家用太阳能发电系统的几种接地方法！

Data:2017-09-27

摘要：30%好产品，60%好工艺，10%好维护才是决定光伏电站发电量、安全以及寿命的核心。
由此可见，光伏支架系统安装工艺规不规范对光伏发电系统至关重要，而接地是施工人员在安装中最容易忽视的问题。但若不做接地，会因设备对地绝缘阻抗过低或漏电流过大而报错，影响发电量，甚至危害人身安全。
因此，每一个光伏电站都要做好接地。那么，一个户用的光伏发电系统接地都包括哪些接地呢?（以晨科太阳能为例，从组件侧、逆变器侧、配电箱侧是三个方面接地图展示）
组件侧接地
1.组件边框接地
很多人认为组件与光伏支架均为金属体，直接接触导通，只要做了光伏支架的接地处理就不用再做组件的了。实际上组件铝边框与镀锌光伏支架或铝合金光伏支架都做了镀层处理，满足不了接地要求。而且组件存在着老化问题，可能产生漏电流过大或者对地绝缘阻抗过低问题，如果边框不接地，几年之后，逆变器很可能报相应的故障导致系统不能正常发电。

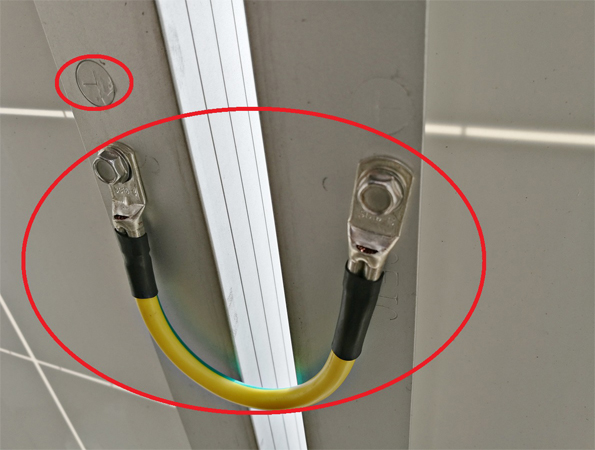

组件与组件之间的连接

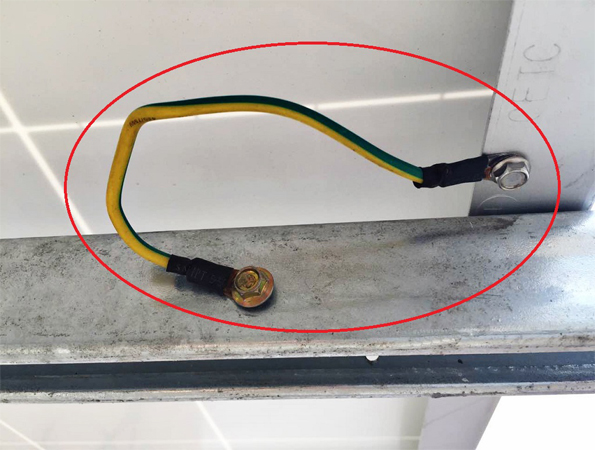

组件与光伏支架之间的连接

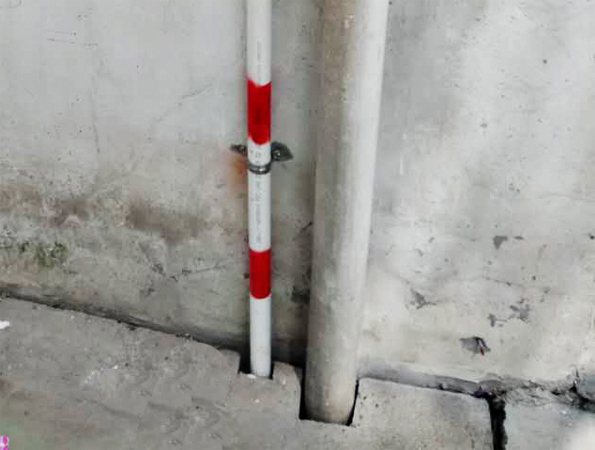

光伏组件防雷接地
2.组件光伏支架接地
对于组件的接地，晨科太阳能选用φ16的圆钢，最后埋入深度2m的地下，光伏组件的防雷接地电阻要求应小于10Ω，逆变器和配电箱接地电阻应小于4Ω。对于达不到接地电阻要求的，通常采用添加降阻剂或选择土壤率较低的地方埋入。
晨科太阳能安装示范图如下：

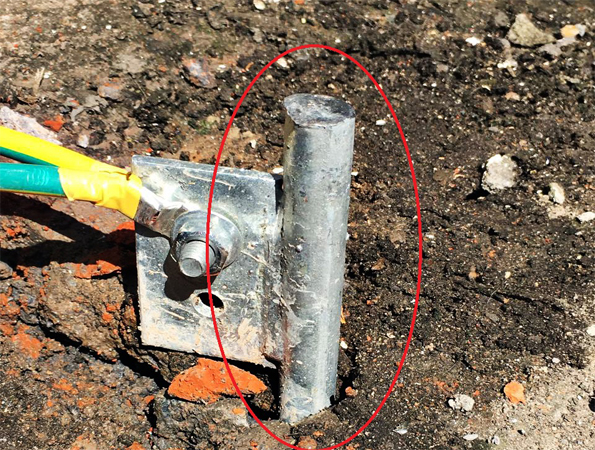

组件及光伏支架防雷接地圆钢
逆变器侧接地
1.工作接地

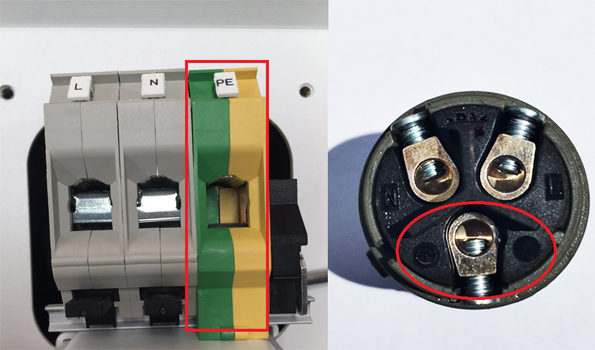

逆变器PE端
一般工作接地(PE端)接到配电箱里的PE排上，再通过配电箱做接地。
2.保护接地

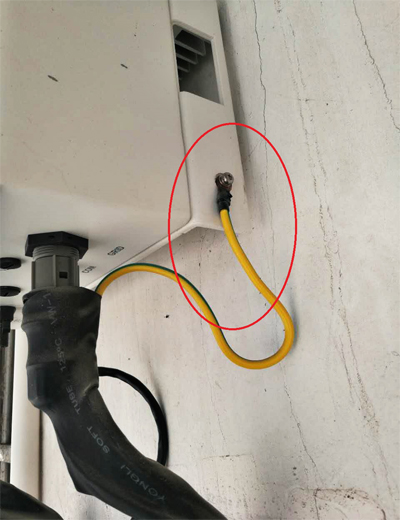

逆变器机身的右侧有一个接地孔是做重复接地，保护逆变器和操作人员的安全。
逆变器接地展示图
配电箱侧接地
1.防雷接地
交流侧防雷保护一般由熔断器或断路器和防雷浪涌保护器构成，主要对感应雷电或直接雷或其他瞬时过压的电涌进行保护，SPD的下端接到配电箱的接地排上，如下图所示。
配电箱内部展示图
2.箱体接地
根据《建筑电气工程施工质量验收规范》6.1.1柜、屏、台、箱、盘的金属框架及基础型钢必须接地(PE)或接零(PEN)可靠;装有电器的可开启门，门和框架的接地端子间应用黄绿色铜线连接。
配电箱的柜门与柜体要做跨接线，保证可靠接地，如下图所示：
配电箱的柜门与柜体的连接
结论
以上以晨科太阳能为例，从组件侧、逆变器侧、配电箱侧三个方面阐述了户用光伏系统的接地方式，希望对广大用户有所启发。为了保障您家太阳能电站25年的安全及使用寿命，切记要选择在本地区发改备案且成立5年以上的光伏企业安装。
