其实,为了保证不被吹翻,夹具在安装之前都是要做“拉拔实验”的!
某光伏支架工程师会根据EPC公司要求,进行彩钢瓦光伏支架夹具的拉拔测试,达到符合要求的风荷载要求!
下图就是某光伏支架工程师在角驰三彩钢瓦屋顶现场光伏电站项目进行支架的拉拔测试步骤。分享给大家!
彩钢瓦屋顶光伏支架夹具拉拔力简要测试

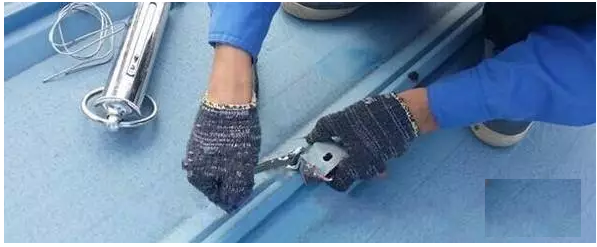

1、将光伏夹具与彩钢瓦锁紧;

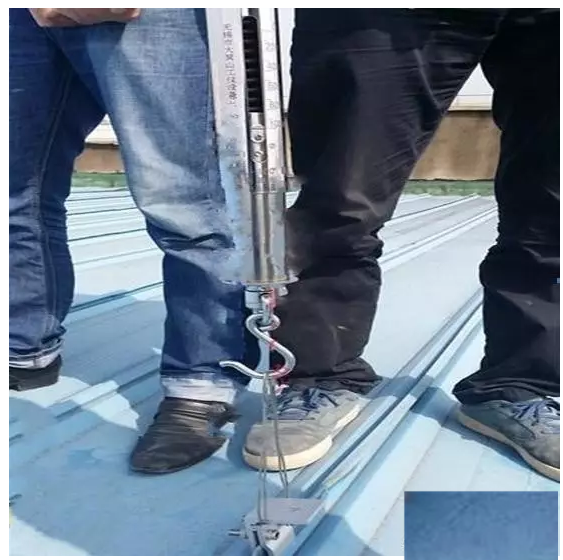

2、将铁丝缠绕在夹具上,再用拉力计计数;

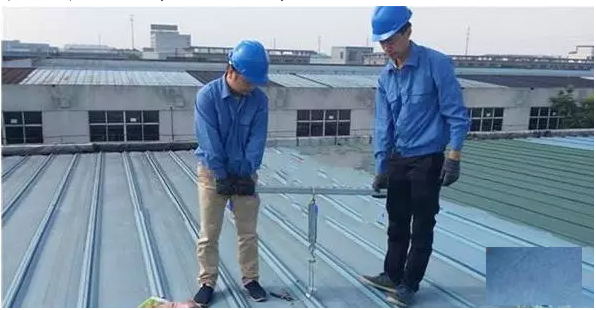

3、两人合力一起往上抬,测试人员记录数据

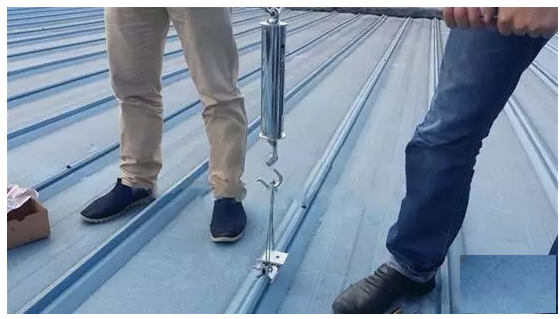

4、在不同地方分别取点测试,如彩钢瓦檩条处1点、边缘1点、中间1点及彩钢瓦顶部1点
5、实验结果
-
在38.9m/s逆风时,向上的拉力为522N,当现场抗拉测试力为1000N时,夹具无任何损伤或裂痕;
-
当现场抗拉测试力为1000N时,彩钢瓦无任何损坏,无变形;
-
该测试结果满足该工程项目要求。因现场实验方式受限制,为保证现场安全及实验顺测试利进行,未做极限测试。
-
-
下图为上海晨科光伏支架的安装项目
-

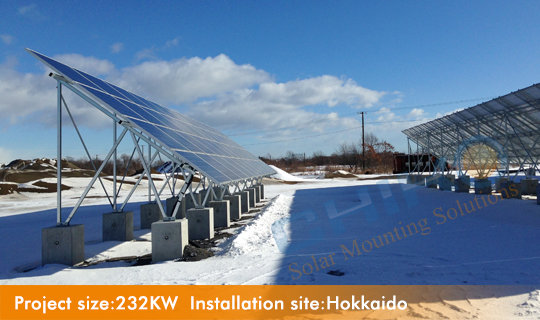

日本北海道203KW地面电站--晨科太阳能钢支架U2V系统30度
-
项目地:日本北海道
-
装机容量: 203KW
-
屋顶特征:地面电站 --U2V支架系统
-
产品特性:预安装支架,非常便利安装,施工方便,节约工时,支架强度经得起北海道的考验。
-
此种安装方式,大量使用于日本的商业大小型电站的安装。
-
支架参数
-
产品材质:铝合金6005-T5; 不锈钢SUS304
-
最大风速:60M/S
-
雪压:1.4KN/M2
-
质保:10年
-
使用寿命:大于30年
